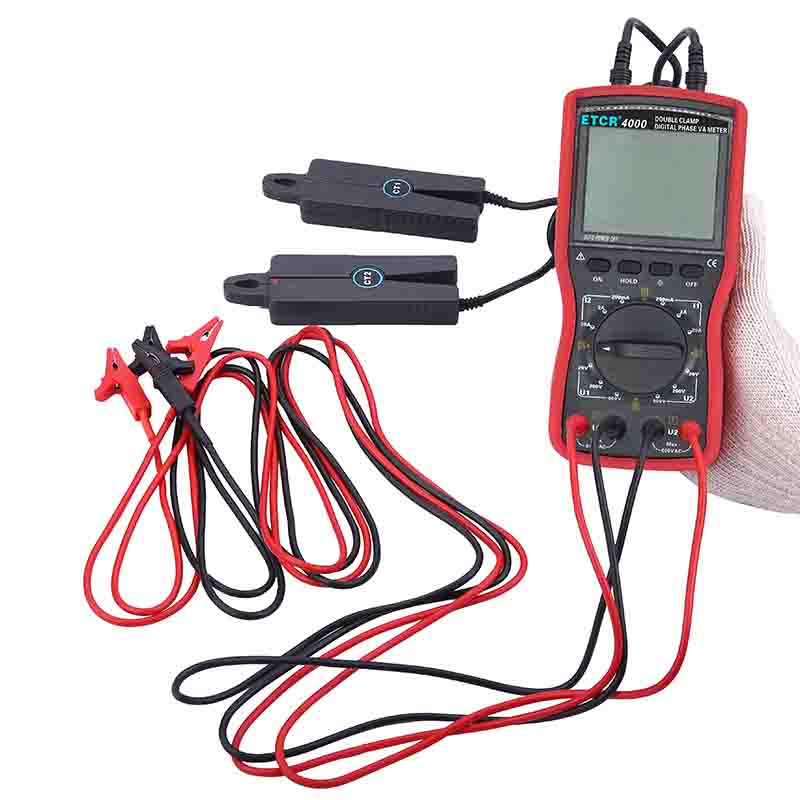

- 铱泰ETCR4000双钳数字相位伏安表
详细信息
品牌:铱泰 型号:ETCR4000 加工定制:是 外形尺寸:长宽厚:196mm×92mm×54mm mm 重量:1.14 kg 电源电压:DC9V 碱性干电池(1.5V LR6×6) v 铱泰ETCR4000双钳数字相位伏安表铱泰ETCR4000双钳数字相位伏安表产品特点

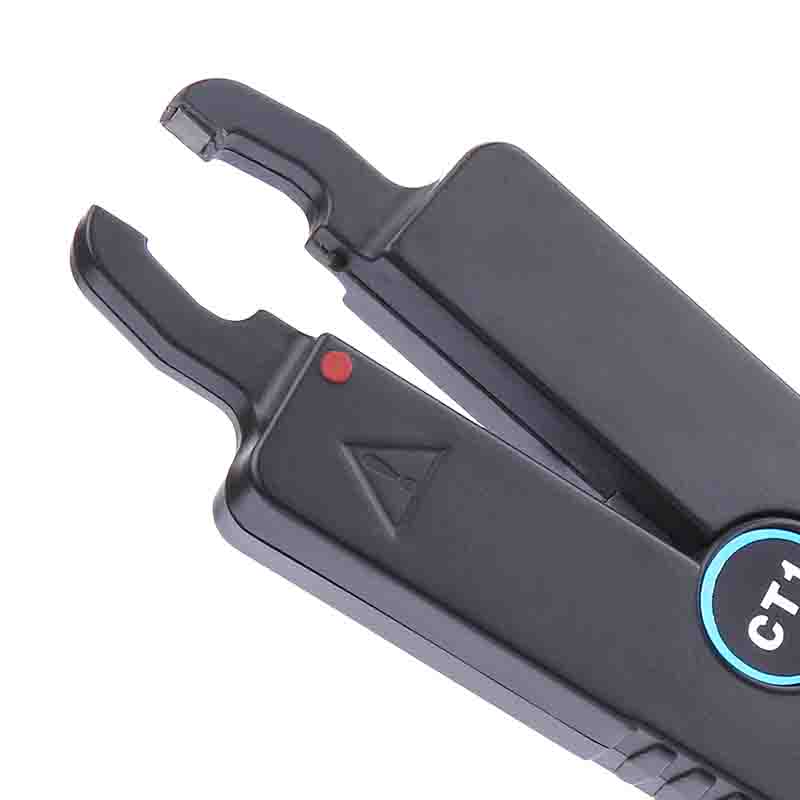

全新设计,美观耐用。测量交流电流电压,测量两电压间、两电流间和电压电流间的相位。间接测量电路的功率因数和功率,判别三相。相序钳口尺寸φ8mm, 交流电压量程:0~20V/200V/500V,交流电流量程:0~200mA/2A/20A,相位量程:0~360°,分辨力:0.1mA /0.01V/1°
铱泰ETCR4000双钳数字相位伏安表 简介
ETCR4000双钳数字相位伏安表是我公司精心研制的又一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。

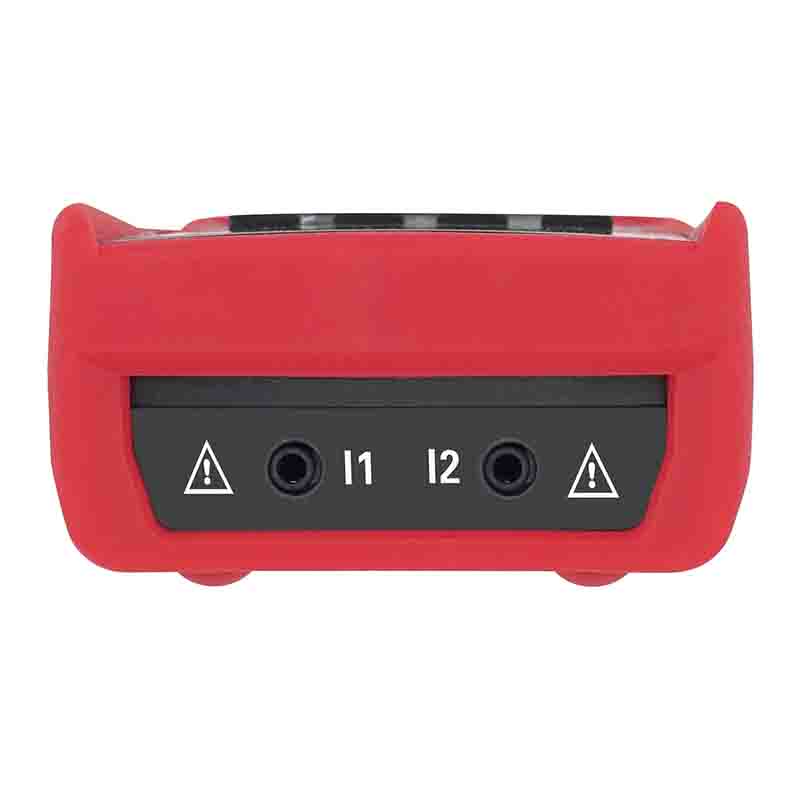

ETCR4000双钳数字相位伏安表采用超大LCD显示屏,具有白屏背光,显示一目了然,尽显精美豪华外观。采用电压互感器和电流钳方式输入,机内无高压,2路输入间完全隔离,安全可靠。
ETCR4000双钳数字相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
铱泰ETCR4000双钳数字相位伏安表技术规格
1.基准条件和工作条件
影响量 基准条件 工作条件 备注 环境温度 23℃±1℃ -10℃~40℃ 环境湿度 40%~60% <85% 信号波形 正弦波 正弦波 β=0.05 信号频率 50HZ±1HZ 45HZ~65HZ 仪表工作电压 9V±0.1V 9V±1V 外电场、磁场 应避免 被测导线位置 被测导线处于钳口的近似几何中心位置
类 别 量 程 分辨率 基本误差 电 压 20V 0.01V ±(0.5%量程) 200V 0.1V 500V 1V 电 流 200mA 0.1mA ±(0.5%量程) 2A 1mA 10A 10mA 相 位 0~360° 1° ±1°
3.一般规格

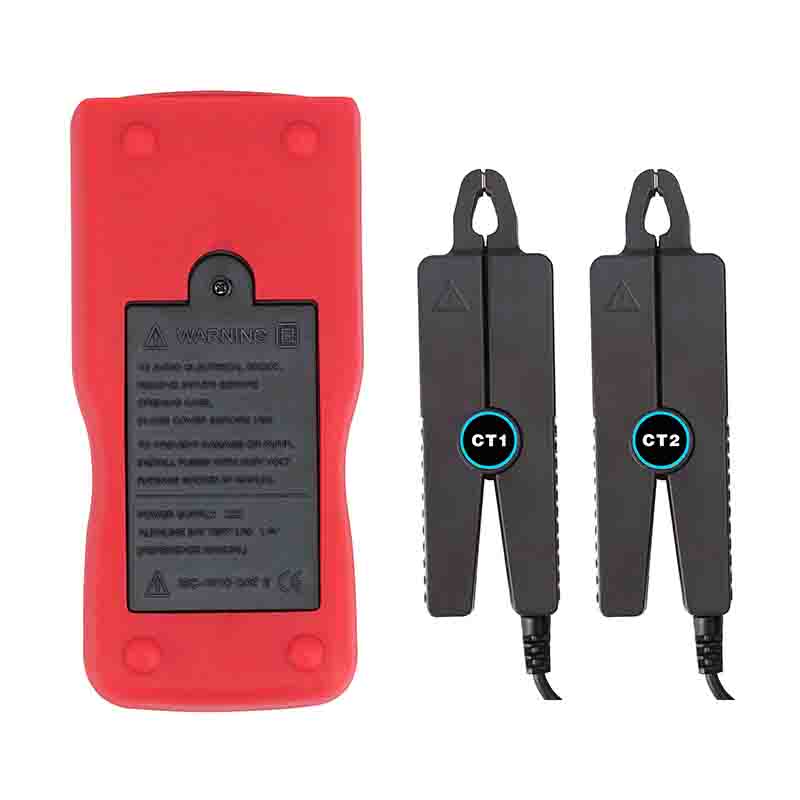

功 能 相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器组别、感性、容性电路判别;功率因数、功率间接测试 电 源 DC9V 碱性干电池(1.5V AA×6) 量 程 交流电压:0~20V/200V/500V 交流电流:0~200mA/2A/10A 相位:0~360° 测量相位时被测信号的幅值范围 测U1-U2相位时:30V~500V 测I1-I2相位时:10mA~10.00A 测U1-I2或I1-U2相位时:10V~500V、10mA~10.00A 仪表质量 1140g(带电池) 仪表尺寸 长宽厚:196mm×92mm×54mm 钳口尺寸 Φ8mm LCD尺寸 70mm×62mm LCD显示域 64mm×54mm 采样速率 约3次/秒 显示模式 LCD显示,白屏背光功能,适合昏暗场所 数据保持 测试中按HOLD键保持数据,“DH”符号显示 自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗 电压检测 当电池电压低于7.8V~8V时,电池电压低符号显示,提醒更换电池 测试线长度 1.5m 电流钳线长 2m 工作温湿度 -10℃~40℃; 80%Rh以下 存放温湿度 -10℃~60℃; 70%Rh以下 输入阻抗 测试电压各档输入阻抗为:1MΩ 测U1U2相位时电压输入阻抗为:40KΩ 耐 压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟;两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验 绝 缘 仪表线路与外壳之间、两电压输入端之间≥10MΩ 结 构 双重绝缘 功 耗 开启背光灯***大约35mA,电池连续工作约15小时 关闭背光灯,仪表耗电约5mA,电池连续工作约100小时 随机附件 主机:1件;电流钳:2件;测试线:4条;电池LR6:6节;仪表箱: 1件
铱泰ETCR4000双钳数字相位伏安表现场应用
-
