ETCR铱泰直流电阻测试仪 ETCR3660
详细信息
| | 品牌：ETCR铱泰 | | 型号：ETCR3660 | | 加工定制：是 | |
| | 类型：数字式 | | 测量范围：1.00kΩ～50.00kΩ MΩ | | 电源：可充电锂电池组6.2Ah | |
| | 测试电压：600 V | | 精度：±0.2%FS | | 重复误差：±0.2%FS±1uΩ | |
| | 环境温度：-10℃～40℃ | | 相对湿度：80%rh以下 | | 校准周期：1年 | |
| | 重量：主机：约2360g（含电池），总质� kg | | 尺寸：280mm×260mm×160mm | | | |

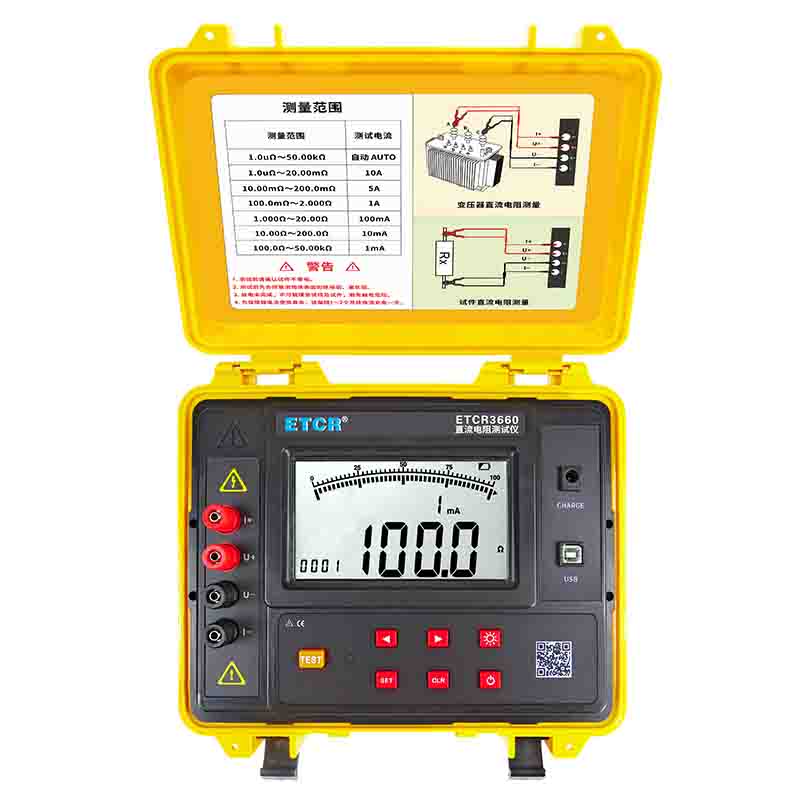

ETCR3660/3660B直流电阻测试仪
产品功能
用于测量变压器绕组电阻；接地导通电阻；电缆导线电阻；开关、接插件、继电器的接触电阻；金属铆接电阻；线圈、电动机、互感器绕组电阻；金属构件之间联结电阻；电焊接点电阻；蓄电池并联连接电阻；导线长度测量计算等。
产品特点
- 仪表由高速单片机控制，响应速度快，测量稳定，操作简便。
- 两种测量模式，自动测量模式：可根据负载自动选择测试电流。手动测量模式：有7档测试电流20A、10A、1A、100mA、10mA、2mA、1mA可选。
- 采用480×854真彩液晶触摸屏，强光下清晰可见，触屏/按键两用。大容量锂电池、防水仪表箱适合户外使用。
- 带有蓝牙通讯，安装APP后可在手机进行测试操作，或查看测试结果。
- 仪表具有USB接口及监控软件，可与计算机通讯。
- 保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
- 具有放电功能，测试后自动放电，放电指示清晰，避免误操作。
- 具有折算电阻功能，对试品的温度材质进行补偿折算。
- 报警功能，可设置电阻报警值。
- 自动关机功能，无操作15分钟后自动关机。
测量范围及精度
| 测量范围及精度 |
测量范围 |
精 度 |
分辨率 |
*大测试电流 |
| *1.0uΩ～1000.0uΩ |
±0.2%FS±1uΩ |
0.1uΩ |
20A |
| 10.0uΩ～1000.0uΩ |
±0.2%FS±1uΩ |
0.1uΩ |
10A |
| 1.000mΩ～100.000mΩ |
±0.2%FS±5uΩ |
1uΩ |
10A |
| 100.00mΩ～1000.00mΩ |
±0.2%FS±50uΩ |
10uΩ |
1A |
| 1.000Ω～10.000Ω |
±0.2%FS±5mΩ |
1mΩ |
100mA |
| 10.00Ω～100.00Ω |
±0.2%FS±0.5Ω |
10mΩ |
10mA |
| 100.0Ω～1000.0Ω |
±0.2%FS±5Ω |
0.1Ω |
2mA |
| 1.00kΩ～50.00kΩ |
±0.2%FS±0.5kΩ |
0.01kΩ |
1mA |
注：*仅限ETCR3660B
技术规格
| 电 源 |
ETCR3660：DC 7.4V 5200mAh 可充锂电池，电池充满约8.4V |
| ETCR3660B：DC 7.4V 10400mAh 可充锂电池，电池充满约8.4V |
| 测试方式 |
精密四线法，2路A/D同时检测 |
| 测试模式 |
自动、手动 |
| 量 程 |
ETCR3660：10.0uΩ～50.00KΩ |
| ETCR3660B：1.0uΩ～50.00KΩ |
| 测试电流 |
ETCR3660：10A、1A、100mA、10mA、2mA、1mA、自动 |
| ETCR3660B：20A、10A、1A、100mA、10mA、2mA、1mA、自动 |
| 温度测量 |
量程：-55℃～125℃；精度：±0.5℃ |
| 测量时间 |
采样AD速率 1秒/次 |
| 数据存储 |
600组(掉电或更换电池不会丢失数据) |
| 告警设置 |
告警临界值设置范围：1mΩ～2500Ω，0Ω不启动告警功能，每次开机不启动告警功能 |
| 告警提示 |
测试值超过告警设定值时，蜂鸣器响声告警提示 |
| 测试指示 |
测试过程中蓝色TESTING灯闪烁 |
| 充电指示 |
充电时充电器上的指示灯亮红色，充满后亮绿色 |
| 数据保持 |
每次测试完后自动保持显示所测结果 |
| 背光调节 |
滑条拖动调节亮度 |
| 时钟功能 |
24小时制，显示时、分、秒 |
| 折算电阻计算 |
根据被测试品温度、材质进行折算。 |
| 放电功能 |
测试后自动放电，放电指示清晰，避免误操作 |
| 自动关机 |
无操作15分钟后自动关机 |
| 测 试 线 |
红黑各1条，长5m；温度传感器1条，长 1m |
| 显示模式 |
480×854真彩液晶触摸屏 |
| 显示尺寸 |
62.1mm (W) × 110.4mm (H) |
| 主机尺寸 |
280mm×260mm×160mm |
| 质 量 |
主机：约2360g（含电池），总质量：约4632g（含附件） |
| 溢出显示 |
超量程溢出功能：数字99999超限显示 |
| 低电压指示 |
当电池电压降到DC 7.2V±0.1V时，电池电压电量显示红色，提醒仪表需及时充电 |
| 工作温湿度 |
-10℃～40℃；80%rh以下 |
| 存放温湿度 |
-10℃～60℃；70%rh以下 |
| 防护等级 |
IP65（合盖时） |
| USB接口 |
具有USB接口，软件监控，存储数据可以上传电脑 |
| 耐 压 |
AC 3700V/rms(外壳与螺钉之间) |
| 适合安规 |
IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |

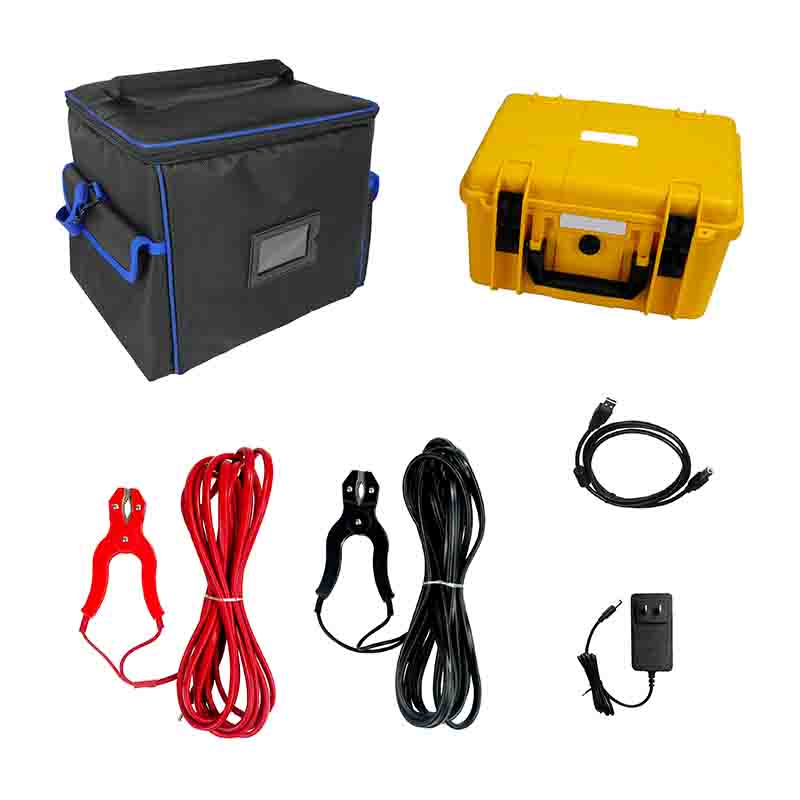

| 随机附件 |
仪表：1件；测试线：2条；充电器：1个；温度传感器：1个；USB通讯线：1个，工具包：1件 |
